Как подключить второй монитор по USB?

При работе за компьютером порой требуется второй монитор. Но бывают случаи, когда необходимого видеовыхода D-Sub (VGA) или DisplayPort у компьютера нет. Например, его может не быть у моноблока, как это получилось в моём случае.

Естественно, многие задаются вопросом, а можно ли подключить монитор через USB?

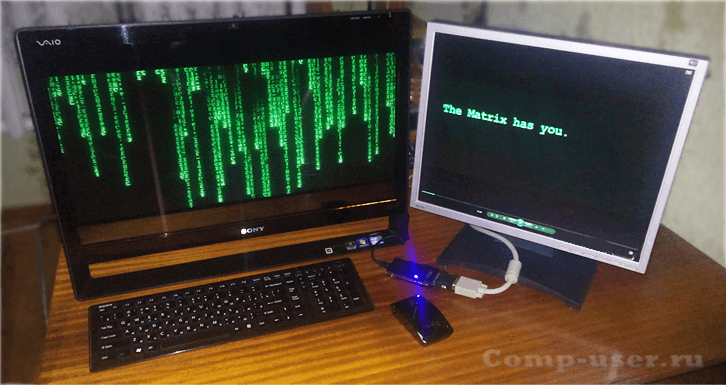

Рабочее место. Два монитора

Как оказалось, в продаже имеются разнообразные USB-видеоадаптеры с выходом на VGA/HDMI/DVI или же комбинированные. Кроме того, есть адаптеры, которые работают только с USB2.0, а есть те, которые поддерживают и USB3.0, и уже устаревающий USB2.0.

После недолгих поисков я остановился на USB-видеоадаптерах на базе технологии DisplayLink.

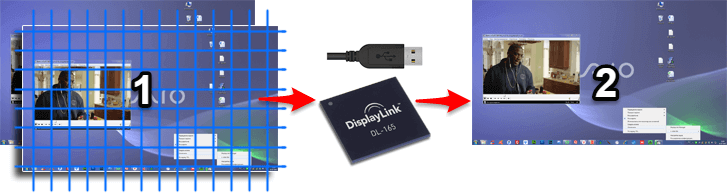

Суть работы такого USB-видеоадаптера заключается в следующем. На компьютере устанавливается программа и драйвер (в данном случае DisplayLink Manager), которая имеет доступ к ресурсам центрального процессора (CPU) и видеокарты (GPU).

Видеопоток на второй монитор сжимается и передаётся по USB на декомпрессор, специализированную микросхему, которая встроена в сам адаптер. Эта микросхема производит декомпрессию принятого по USB сигнала и выводит картинку на другой монитор.

Принцип работы технологии DisplayLink

Как видим, при этом задействуются ресурсы CPU самого компьютера, который производит сжатие видеосигнала. При этом он может довольно сильно нагружаться. Если картинка на дополнительном мониторе не обновляется, то никакого сжатия и загрузки процессора не происходит, так как управляющая программа постоянно отслеживает изменения на экране.

Сам USB-видеоадаптер питается по шине USB (+5V) и не требует выносного блока питания, что очень удобно.

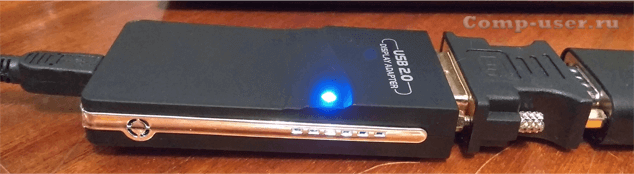

USB-видеоадаптер Plugable UGA-165

На официальном сайте DisplayLink в разделе “Products using DisplayLink Technology”, можно ознакомиться с перечнем выпускаемых устройств. Среди прочих там есть USB-видеоадаптеры и USB-мониторы.

Модельный ряд выпускаемых USB-видеоадаптеров довольно обширен. В основном, устройства различаются поддерживаемым типом интерфейса USB (2.0/3.0) и максимально допустимым разрешением выводимого изображения. Как правило, устройства USB2.0 поддерживают разрешение до FULL HD (1920 х 1080), а устройства, работающие по интерфейсу USB3.0, могут выводит на экран картинку с разрешением до 4K (3840 x 2160).

Для работы со своим моноблоком я купил USB-видеоадаптер PLUGABLE UGA-165, а вернее, его копию.

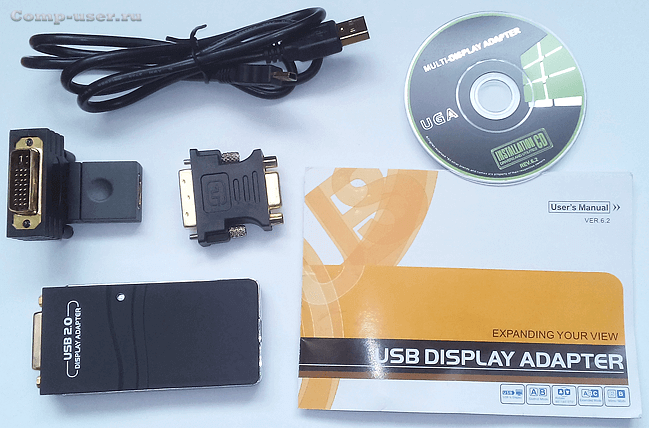

Как оказалось, на АлиЭкспресс продаётся точная копия модели PLUGABLE UGA-165 за довольно небольшую цену. Его то и взял. Вот что входит в комплект.

Это, так называемый, Single Display Adapter, то есть адаптер на один монитор. Существуют адаптеры на два, три монитора и полноценные док-станции, к которым можно подключать несколько дополнительных мониторов с высоким разрешением.

Комплект USB-видеоадаптер UGA-165

Выбирал подходящий видеоадаптер довольно тщательно. Требовалось, чтобы он работал по интерфейсу USB2.0 и имел разные типы видеовыходов VGA/HDMI/DVI. Это бы позволило при случае подключить любой монитор или ЖК-телевизор.

Кроме этого, очень хотелось получить от него на экране картинку с максимально возможным разрешением (HD Ready, а лучше Full HD).

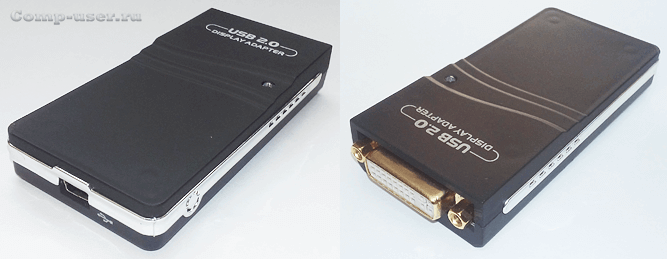

Внешний вид USB-видеоадаптера

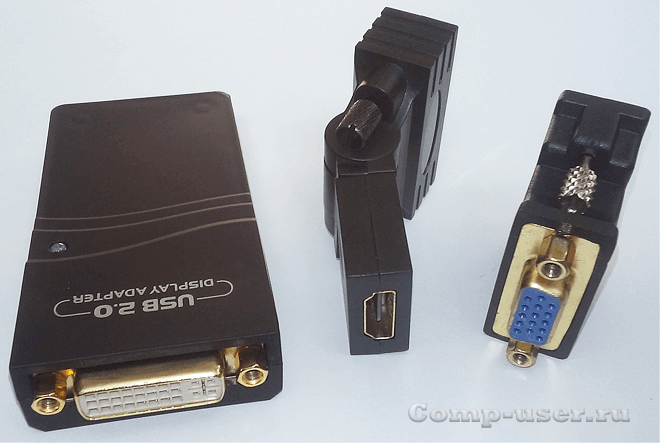

В комплекте шли два дополнительных переходника под стандартный 15-ти контактный разъём VGA (он же D-SUB) и HDMI. Это позволит использовать видеоадаптер совместно с новыми ЖК-телевизорами и мониторами, которые всё чаще оснащаются входом HDMI.

Переходники на VGA (D-SUB) и HDMI в комплекте

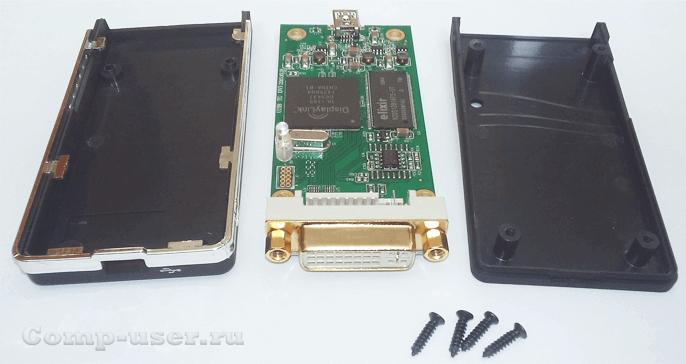

Для полноты картины покажу фото внутренностей видеоадаптера.

USB-видеоадаптер в разобранном виде

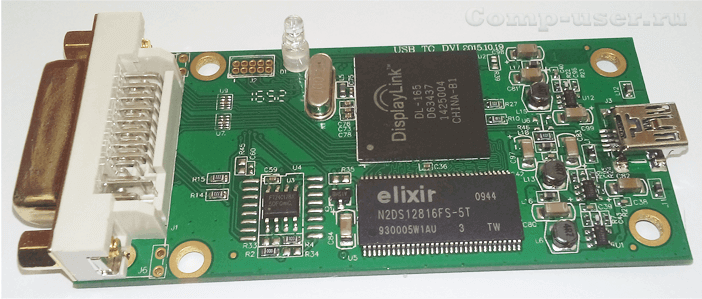

Вот печатная плата на которой не так уж много элементов.

Печатная плата видеоадаптера. Вид сверху

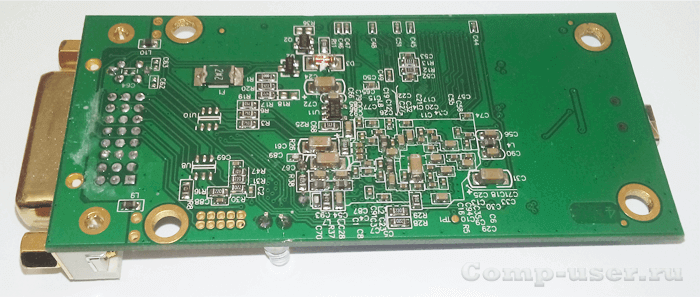

Вид печатки снизу.

Вид печатки снизу

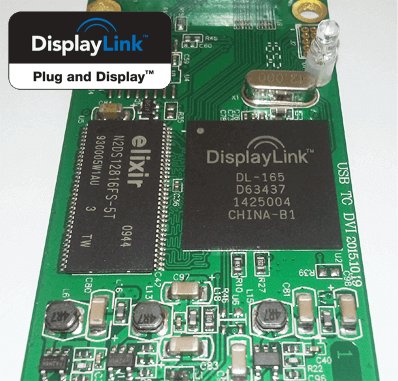

На борту BGA чип DL-165 относящийся ко второму поколению специализированных процессоров DisplayLink.

Чип-декодер DL-165

Программа DisplayLink Manager

Всё управление USB-видеоадаптером ведётся через специальную программу - DisplayLink Manager.

Её последнюю версию можно скачать с официального сайта DisplayLink по ссылке. Кроме Microsoft Windows поддерживаются операционные системы MacOS, Android, Ubuntu и Chromebook.

У меня Windows 7, поэтому я выбрал эту систему. Перед загрузкой нужно кликнуть по кнопке "Accept" (Согласен), чтобы подтвердить своё согласие с лицензионным соглашением. После этого должна начаться загрузка. Запускаем установку скаченного файла двойным кликом.

Программа DisplayLink USB Graphics Software for Windows

Во время установки программа попросит подключить USB-видеоадаптер к компьютеру.

Настройка видеоадаптера при первом подключении

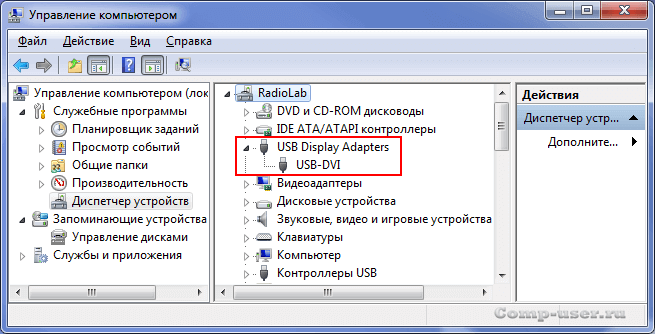

В диспетчере устройств Windows USB-видеоадаптер отображается, как USB Display Adapters (USB-DVI).

Отображение USB-видеодаптера в диспетчере устройств Win7

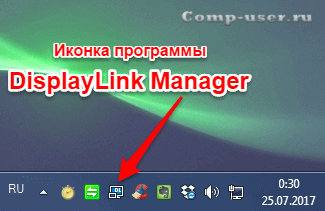

После установки программы DisplayLink Manager в трее появится её иконка. Вот такая.

Иконка DisplayLink Manager в трее

С помощью этой программы можно управлять USB-видеоадаптером: включать, выключать, менять разрешение на доп. мониторе, поворачивать экран, расширять экран по разным сторонам. Настроек довольно много.

Расскажу о некоторых возможностях утилиты DisplayLink Manager, которые могут пригодиться.

По умолчанию программа DisplayLink Manager запускается при включении компьютера. Это удобно, так как рабочий стол сразу же расширяется на дополнительный монитор.

Но, бывают случаи, когда для работы дополнительный монитор не нужен. Тогда его можно отключить.

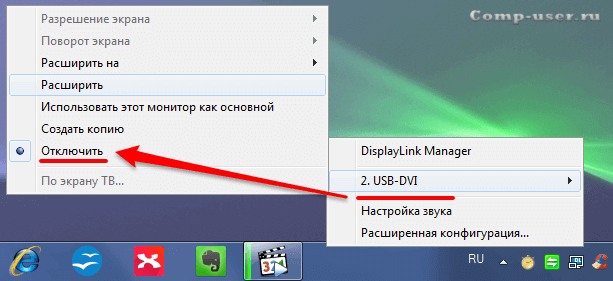

Чтобы отключить дополнительный монитор щёлкаем левой кнопкой мыши по значку DisplayLink Manager в трее. При этом должно появиться меню программы.

Выбираем пункт 2.USB-DVI - "Отключить". При этом мониторы кратковременно моргнут, а индикатор на USB-DVI адаптере потухнет.

Отключаем дополнительный монитор

При этом USB-видеоадаптер отключится, а дополнительный монитор перейдёт в спящий режим. У меня, например, второй монитор марки BenQ FP93G уходил в дежурку с небольшим запозданием, но, как я понял, это зависит уже от самого монитора. Монитор марки Dell P2217h переходил в дежурку сразу же после отключения адаптера.

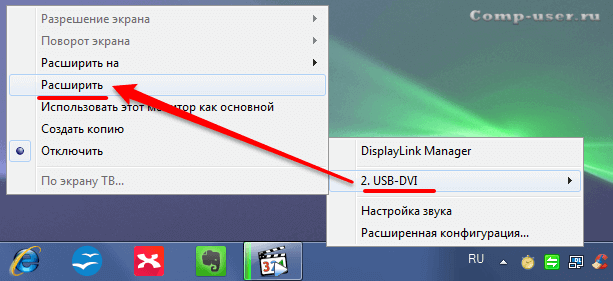

Чтобы вновь включить дополнительный монитор проделываем ту же самую операцию, что и при выключении монитора, но в этот раз выбираем пункт "Расширить". Вот этот.

Расширить рабочий стол на дополнительный монитор

При этом основной экран кратковременно моргнёт, а индикатор на USB-DVI адаптере засветится. Рабочий стол вновь будет расширен на дополнительный монитор.

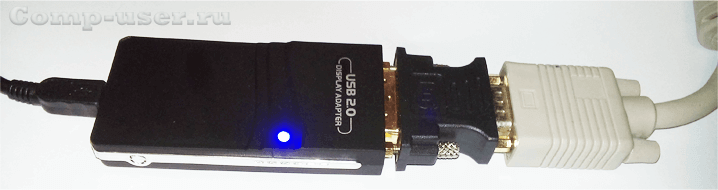

USB-адаптер UGA-165 в работе

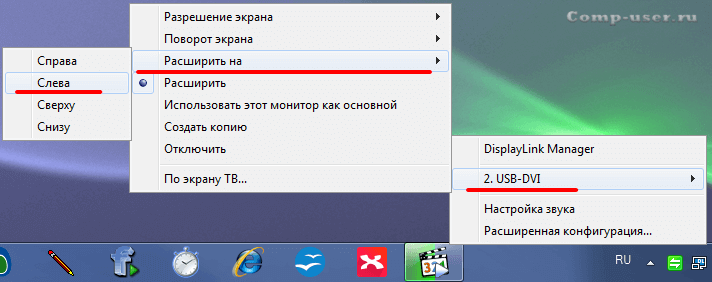

При необходимости, расширить рабочий стол можно справа/слева, а также сверху или снизу относительно основного. У меня, например, рабочий стол расширен справа, но кому-то может потребоваться другая конфигурация.

Пункт Расширить монитор на

Если же расширить рабочий стол сверху или снизу относительно основного, то можно столкнуться вот с чем. Перемещать мышку на доп. монитор можно будет только в границе ширины второго монитора. Например, ширина в пикселях основного монитора 1920 пикселей, а второго 1024.

При этом если вести мышку у верхнего/нижнего края в пределах 1024 пикселей, то можно без проблем переместить курсор мыши на второй монитор. Если же увести указатель мыши дальше 1024 пикселей, то переместить его на второй монитор не получится. Такая вот особенность.

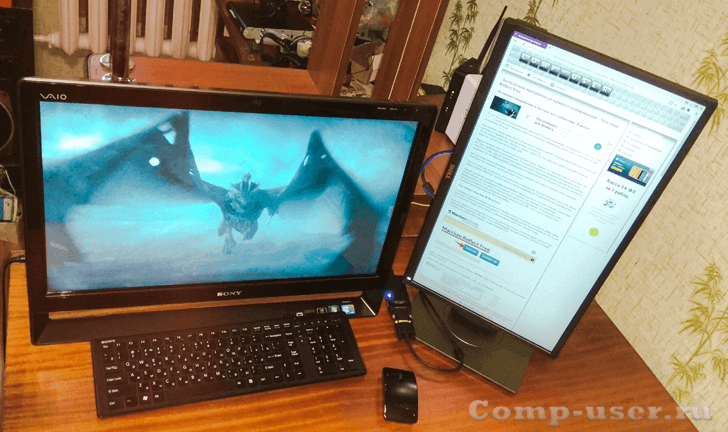

Для тех, у кого монитор позволяет менять положение экрана может пригодиться опция "Поворот экрана".

Дополнительный монитор в портретной ориентации экрана

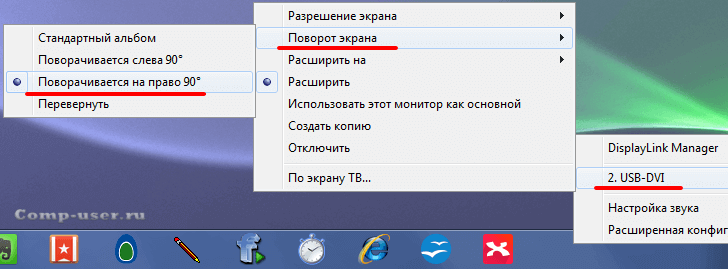

При смене ориентации экрана с альбомной на портретную просто выбираем в меню DisplayLink Manager пункт "Поворот экрана" и далее один из четырёх вариантов на выбор.

Можно повернуть изображение направо или налево. Шаг поворота 900.

Пункт Повернуть экран

Если выбрать пункт "Перевернуть", то изображение на экране монитора отобразится "вверх тормашками". При выборе пункта "Стандартный альбом" изображение на экране примет стандартный вид, который принят по умолчанию.

На второй вкладке меню есть пункт "Разрешение экрана". Через него можно задать разрешение экрана второго монитора. Обычно программа самостоятельно определяет штатное разрешение дополнительного монитора, но, если потребуется, его можно задать вручную. У меня оно определилось автоматически. Никаких дополнительных действий не потребовалось.

Список допустимых расширений экрана монитора

Если выбрать пункт "Использовать этот монитор как основной", то дополнительный монитор станет основным. На его экране появится панель задач. Это может быть удобно, если дополнительный монитор имеет большее разрешение, и вы работаете преимущественно в границах его экрана.

Опция Использовать этот монитор как основной

Пункт "Создать копию" дублирует изображение основного экрана на второй монитор. Что мне не понравилось в этом режиме, так это то, что разрешение изображения на обоих экранах становится меньше, а также меняется его пропорции и позиционирование на экране.

По всей видимости, этот режим используется совместно с проекторами. Мне он не нужен.

Пункт "По экрану ТВ" может пригодиться в тех случаях, когда USB-видеоадаптер используется совместно с ЖК-телевизором. В некоторых случаях, даже при корректной работе видеоадаптера с телевизором, на его экране присутствуют чёрные отступы по краям. Исправить положение можно подгонкой изображения вручную.

Для этого выбираем пункт "По экрану ТВ" и настраиваем изображение на экране телевизора так, чтобы оно занимало весь экран.

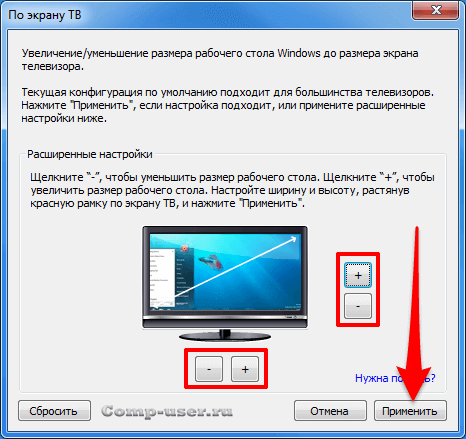

Окно ручной подгонки изображения на экране телевизора

На экране ЖК-телевизора появится красная рамка, края которой можно сдвигать кнопками "+" и "-" в окне "По экрану ТВ". Настраиваем и жмём кнопку "Применить".

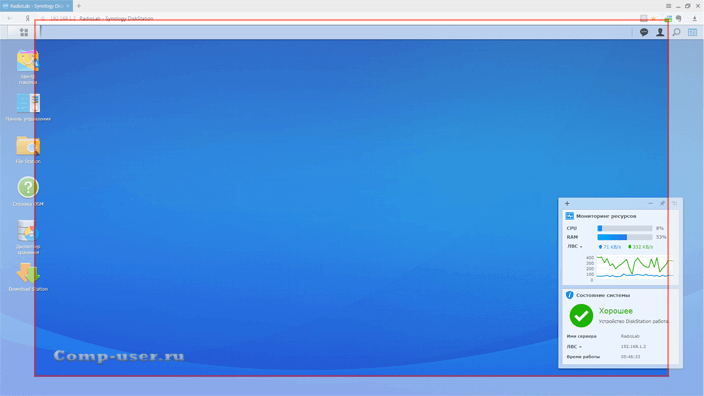

Настройка отображения на экране ЖК-телевизора

В основном меню DisplayLink Manager имеются два пункта: "Настройка звука" и "Расширенная конфигурация".

Дополнительные настройки

По клику на пункте "Настройка звука" открывается стандартное окно настроек "Звук" системы Windows, которое доступно по пути "Панель управления" - "Звук".

Дело в том, что некоторые USB-видеоадаптеры поддерживают ещё и передачу аудиосигнала, например, по HDMI. Поэтому в программе есть пункт настройки звука.

Аналогично обстоит дело и с пунктом "Расширенная конфигурация", который просто ссылается на вкладку системных настроек разрешение экрана Windows ("Панель управления" - "Все элементы панели управления" - "Экран" - "Разрешение экрана").

Узнать версию программы DisplayLink Manager можно кликнув по пункту "DisplayLink Manager" в верхней части основного меню.

Версия программы DisplayLink Manager

При наличии новой версии программы лучше скачать и установить её, так как в более новых версиях могут быть устранены ошибки.

В процессе эксплуатации USB-видеоадаптера выявились некоторые из них. Очень редко может произойти сбой видеодрайвера. Решается перезагрузкой. Иногда этого не требуется, видеодрайвер восстанавливает свою работу автоматически.

Ещё один "глюк", который был выявлен при использовании видеоадаптера, это зависание программы, окно которой было на экране доп. монитора. Зависание происходит при отключении USB-видеоадаптера через меню DisplayLink Manager.

В основном так зависал медиапроигрыватель Media Player Classic при воспроизведении видео. Возможно, это особенность самого проигрывателя. Решалось принудительным закрытием Media Player Classic и его повторным запуском.

Что необходимо учитывать при выборе USB-видеоадаптера?

  • Во-первых, нужно знать, с какой именно версией USB (2.0 или 3.0/2.0) будет работать видеоадаптер. Например, в моём моноблоке попросту нет разъёмов USB3.0, поэтому я выбрал видеоадаптер, который поддерживает более старую версию интерфейса (USB2.0).

    Если же у вашего компьютера есть современный разъём USB3.0, то лучше взять видеоадаптер с поддержкой USB3.0. Некоторые из USB-видеоадаптеров поддерживают обе версии интерфейса, и USB3.0 и USB2.0. Но тут стоит понимать, что пропускная способность интерфейса USB2.0 невысока, и он не сможет вывести на монитор картинку с разрешением больше FULL HD (1920 х 1080). Это для него "потолок".

  • Другое дело USB3.0, пропускной способности которого хватит на несколько мониторов с высоким разрешением.

  • Второе, что нужно учитывать, это какой видеоразъём будет у USB-видеоадаптера. Если вам хватит стандартного VGA, то можно взять самый дешёвый видеоадаптер. Новые мониторы поддерживают более новые интерфейсы HDMI и DisplayPort. Поэтому стоит думать наперёд и взять что-то поновее. Или же такой видеоадаптер, который оснащён всеми этими разъёмами, как в моём случае.

  • Третье, что нужно учитывать, так это то, что технология передачи видео по USB использует ресурсы центрального процессора (ЦП) для сжатия изображения. При этом он довольно сильно нагружается.

    Если у вас слабенький компьютер на базе процессора Atom или Celeron, то, возможно, вы столкнётесь с тем, что при динамично меняющейся картинке на втором мониторе, компьютер будет "подвисать", так как его и без того небольших ресурсов может не хватать.

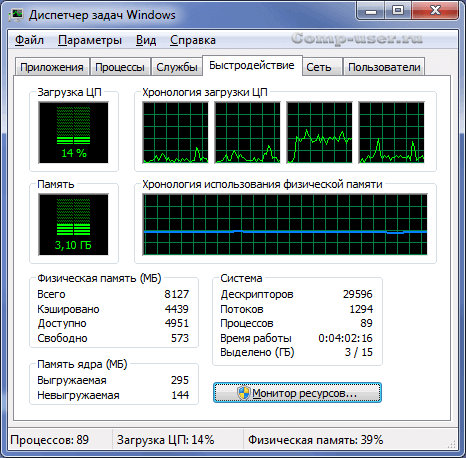

    Вот скриншот для примера. Загрузка процессора Intel Core2 Quad Q8400 (2,6GHz) моего моноблока при выводе на второй монитор видеоплеера, который воспроизводит фильм с разрешением 1920 x 1080 (Full HD). Как видим, нагрузка составляет не менее 14~15%. Это при условии, что другие процессы на компьютере не выполняются.

    Загрузка CPU при воспроизведении FULL HD видео на втором мониторе

    Если же переместить окно видеоплеера на экран основного монитора, то нагрузка на процессор резко падает и держится на уровне 3~7%.

    Нагрузка на CPU при проигрывании видео на основном мониторе

    Стоит также помнить одну особенность. Если на втором мониторе картинка статична, то есть не меняется, то никакой нагрузки на процессор компьютера не будет. Изображение просто выводится на второй монитор из памяти самого USB-видеоадаптера.

    Нагрузка на ЦП при статичной картинке на втором мониторе

  • И ещё одна важная вещь, о которой надо знать. Дешёвые модели видеоадаптеров на базе старых процессоров подходят лишь для передачи по большей части статичного и маломеняющегося изображения. Для динамичных видеоигр они не подходят!

    Даже при воспроизведении качественного Full HD видео компьютер начинает подтормаживать. Поэтому видео с большим разрешением и битрейтом лучше просматривать на основном мониторе, а второй использовать для отображения маломеняющихся изображений. Например, использовать второй монитор для интернет-серфига, просмотра документов и т.п.

    Несмотря на все достоинства USB-видеоадаптер UGA-165 поначалу меня расстроил.

    После распаковки я решил опробовать его работу совместно с ЖК-телевизором Samsung LE32A430T1. Но телевизор в упор не "видел" сигнал с адаптера и вывести картинку на него мне так и не удалось. Перепробовал всё. Подключался и по VGA и по HDMI, залазил в настройки телевизора, менял разрешение... Ничего не помогло.

    Чтобы успокоится, объяснил это упорное нежелание ЖК-телевизора работать с USB-видеоадаптером только тем, что он уже довольно старый. Кроме того, в инструкции на телевизор нашёл уточнение, что он не поддерживает синхронизацию SOC или что-то в этом духе. Возможно, причина кроется именно в этом.

    Поэтому, если вы подбираете USB-видеоадаптер для ЖК-телевизора, то будьте внимательны. Почитайте отзывы или посмотрите обзоры на тот видеоадаптер, который вы хотите купить.
